皆様こんにちは。オートバックステクニカルセンター大阪（ABTC）です。
今回は、事業者様よりご依頼いただいた マツダ MAZDA2（DJLFS） の360°ビュー・モニタ・システム（全方位カメラ）エーミング作業の事例をご紹介いたします。
【作業概要】
- 車種： マツダ MAZDA2
- 型式： DJLFS
- 作業種別： 特定整備／360°ビュー・モニタ・システム エーミング（フロントカメラ校正）
- 入庫経緯： フロントバンパー交換に伴うエーミング依頼（ディーラー様の作業待ち発生によるご依頼）
ディーラーの納期待ちを解消！柔軟な納期対応
今回ご依頼いただいた事業者様は、従来メーカーディーラー様へ作業を依頼されていましたが、入庫混雑による作業待ちが発生してしまい、「お客様への納車スケジュールを遅らせられない」という理由から当社へご相談をいただきました。
オートバックステクニカルセンター大阪では、近畿運輸局認証の特定整備事業者として各種診断機や専用測定機器を完備しております。ディーラー様の作業待ち等でお困りの際も、事業者様の「第2工場」としてスピーディーに対応いたします。
作業の手順とプロならではのこだわりポイント
全方位カメラのエーミングは、車両周囲のターゲット（専用マット）をカメラで読み取って映像を自動補正するため、「光の環境」や「事前状態の確かな把握」が精度を左右します。
1. エーミング専用エリアにおける「光のコントロール」
全方位カメラ校正では、床面の乱反射や天井照明の映り込み、強い影などが原因でカメラがターゲットパターンを誤認識・読み取りエラーを起こすことがあります。
当テクニカルセンターの専用エーミングピットでは、光の照射角度や照明環境を調整できる「光のコントロール環境」を完備。映り込みを徹底的に排除し、カメラがターゲットを最も正確に読み込める環境を構築しています。
2. 入庫時の事前状態確認（カメラ映像のズレチェック）

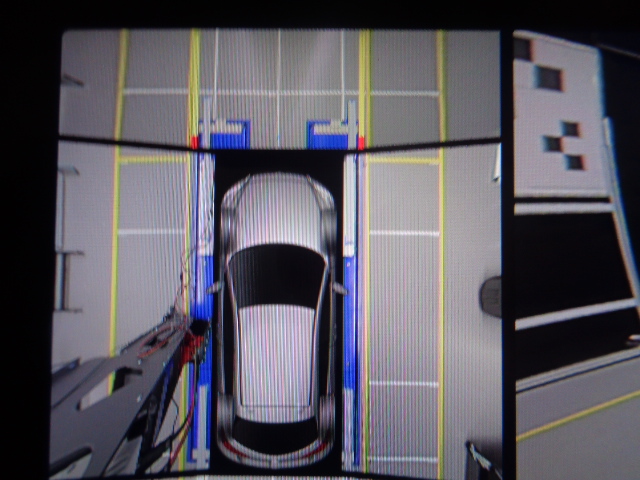

作業前にモニター画面にて現状の映像を確認したところ、フロントカメラの映像において床面の白線やリフトの枠線が不自然に曲がって表示されるズレ（ズレ確認画像参照）が発生していました。
また、全周囲の点検を行った際、ご依頼箇所のフロント以外に「右リアカメラ」側にも映像のズレが生じていることを発見いたしました。 すぐにご依頼元の事業者様へ状況をご報告し、ご相談のうえで今回は当初の予定通り「フロントカメラのエーミング作業」を実施する運びとなりました。
3. 専用ターゲット設置と診断機によるキャリブレーション

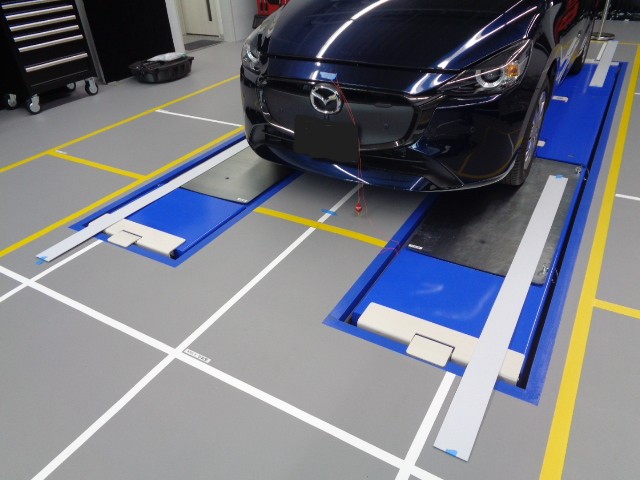

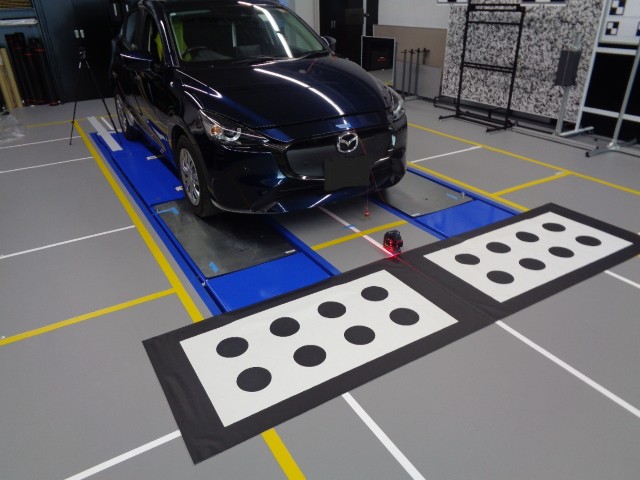

車両中心線と垂直・平行になるようレーザーを用いてミリ単位で正確に位置決めを行い、専用ターゲットマット（ドットパターン）を車両前方に設置します。

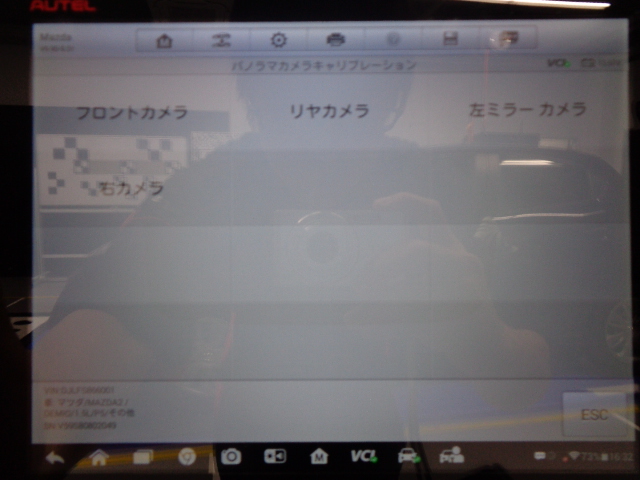

- 診断機を接続し、メニューから「サラウンドビューカメラのキャリブレーション – フロント」を選択。

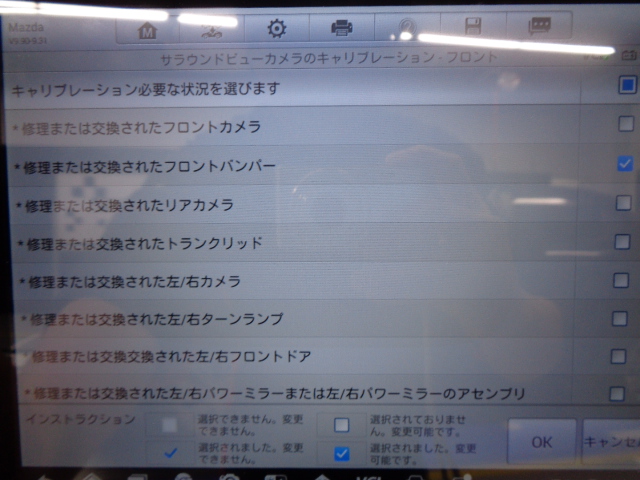

- 作業理由として「修理または交換されたフロントバンパー」を選択し、キャリブレーションを実行します。

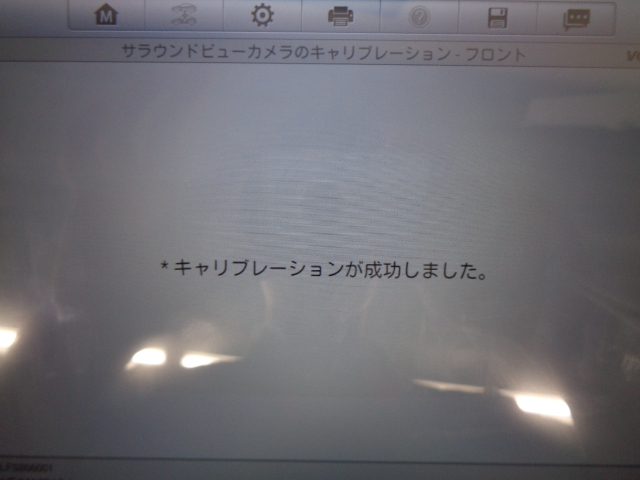

- 画面上に「キャリブレーションが成功しました」と表示されたことを確認します。
4. 校正後の映像確認と全システム診断（DTCチェック）

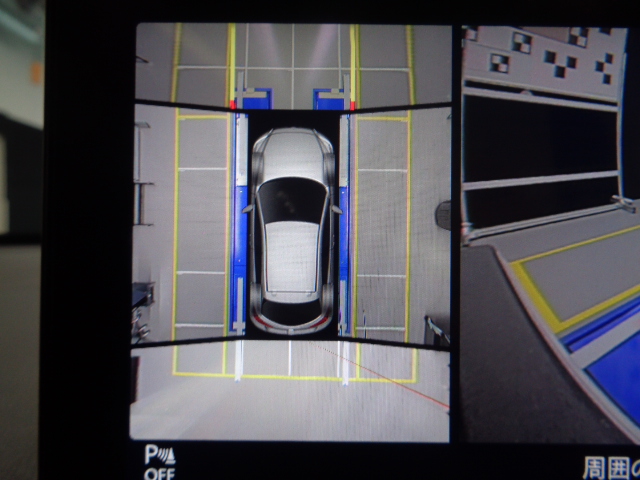

作業完了後、再度モニター画面にてカメラ映像を確認。校正前には歪んでいた床面のガイドラインやリフトの枠線が、サイド・リア映像と綺麗に繋がり、まっすぐ直線として表示されていることを確認しました。

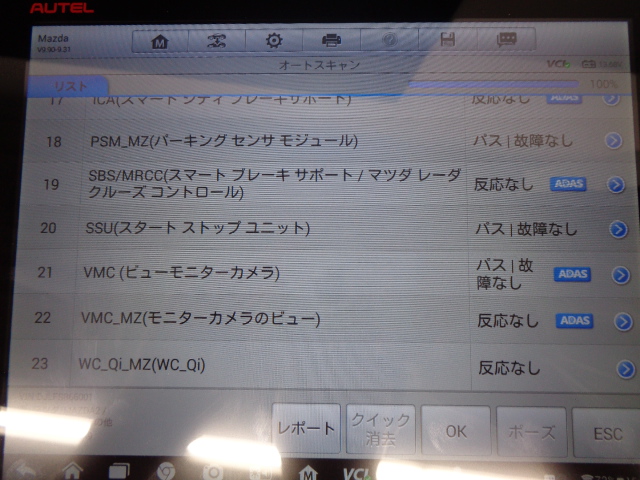

最後にスキャンツールにて全システムのオートスキャンを実施。VMC（ビューモニターカメラ）をはじめ、全システムで「パス｜故障なし」であることを確認し、無事に作業完了となりました。
まとめ
360°ビュー・モニタ・システムをはじめとする先進安全装備は、バンパー脱着やカメラ取り外しによってわずかなズレが生じるため、正確な設備・環境下でのエーミング作業が不可欠です。
- 「ディーラーの予約が取れず、納車納期に間に合わない」
- 「全方位カメラのエーミングに必要な広いスペースや照明環境が自社にない」
このようなお困りごとがございましたら、ぜひオートバックステクニカルセンター大阪にお気軽にご相談ください。専門設備と確かな技術力で、事業者様の現場をバックアップいたします！
