フロントカメラ編

■フロントカメラの本質

フロントカメラは
●物体を“見る”のではなく
●画像から距離や位置を“演算”しています
つまり見え方が変われば判断結果も変わる。これがカメラ系ADASの基本構造です。

■カメラの進化と変化

カメラはこれまで 単眼カメラ、複眼（ステレオ）カメラ、ワイド単眼カメラと進化しています。
特にワイド単眼カメラの採用、これは 検知範囲が広角化したという大きな変化です。
つまり見る範囲が広がった分、環境影響を受けやすい＝精度要求が上がるという特徴があります。

さらに重要なのはこのワイド単眼化の時期と SGW（セキュリティゲートウェイ）強化の時期が重なっている。という点です。
結果として 特に国産車のワイド単眼カメラ搭載車では OEM純正診断機が必要となるケースが増加しています。
単なる診断機の問題ではなく車両側のセキュリティと制御構造の変化によるものです。

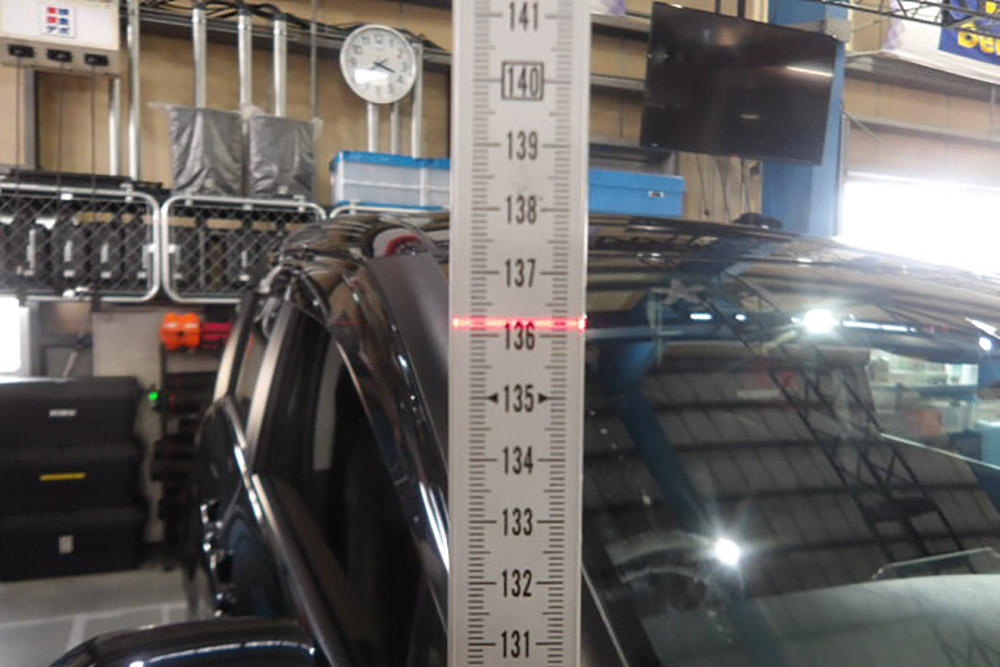

■重要な要素① カメラ高さ

一部のメーカーの整備要領書にはカメラ高さの基準値が記載されています。
この数値は 設計上の基準値であり、実車状態とは一致しない場合があります。
さらに重要なのはカメラ高さ入力がある車両の考え方
これは 定められたターゲットに対してカメラ側の演算の“視点（起点）”を補正する仕組みです。
つまりカメラの“見る位置”を補正しているのです。

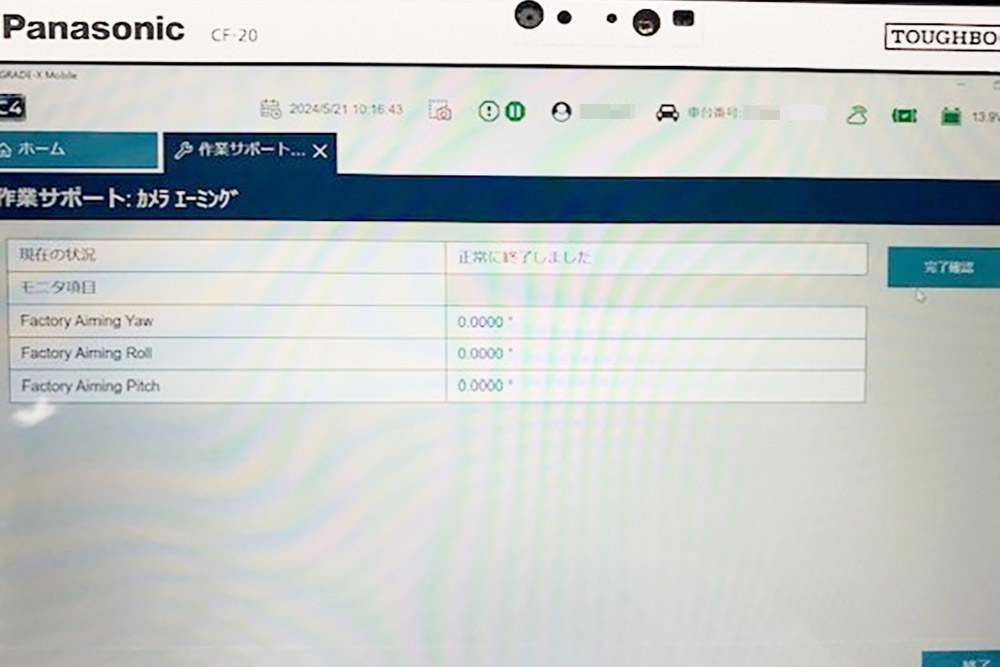

■重要な要素② 角度（ピッチ・ヨー）

カメラは前後方向（ピッチ） 左右方向（ヨー）に非常に敏感です。
●0.1°〜0.2°のズレでも認識結果に影響します。

さらに重要なのが
●カメラユニットそのものの固定位置です。
●カメラブラケットに対してカメラユニットを正しい位置で固定する必要があります。
●しかし外見上は正常、しかしカメラ角度はズレているという状態もあり得ます。

これを回避するために弊社では

• 取り外し前の元位置確認
• 固定位置の事前マーキング
• 外側からカメラレンズ位置確認

を実施しています。

■重要な要素③ 光と反射

フロントカメラは 光に依存するセンサーです。
そのため

• カメラへの直接光
• ボンネットからの反射光
• 照明の映り込み

などでも認識状態が変化します。
特にワイド単眼カメラは視野が広いため周囲光環境の影響を受けやすい傾向があります。

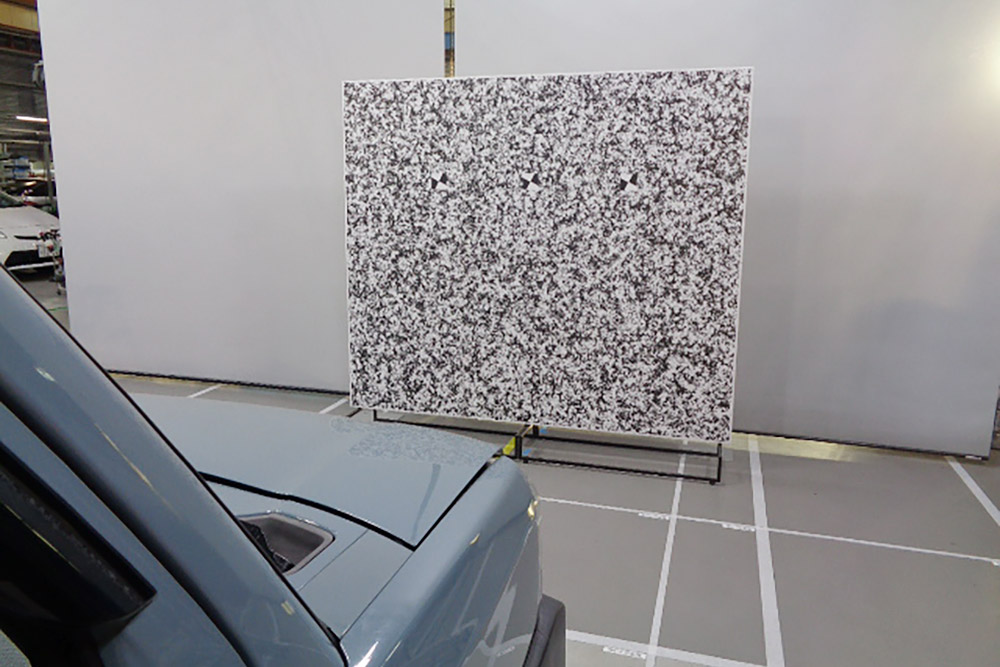

■重要な要素④ 背景条件

ターゲット設置時背景条件が成立しているかが精度を左右します。
カメラは白黒のコントラストを認識しているため
背景に模様、強い反射、色ムラがあると認識不良の原因になります。
そのため 単色背景が有効であり特に灰色、肌色系などはコントラスト干渉が少なく、 認識しやすい背景色として有効です。
逆に白すぎる背景、黒すぎる背景、光沢背景などはなどはカメラ認識に影響を与える場合があります。

■作業の本質

フロントカメラエーミングはターゲット合わせではなく“認識条件を成立させる作業”です。
数値を合わせる作業ではなく “正しい見え方に戻す作業”です。
