日産 キャラバン VN6E26 のインテリジェント アラウンドビューモニター（AVM）全カメラ キャリブレーション作業 を実施しました。
車両情報
・車種：日産 キャラバン VN6E26
・修理内容：バックドア鈑金修理に伴う リアカメラ脱着
実施した作業内容
・インテリジェント アラウンドビューモニター
全カメラ キャリブレーション
（フロント／サイド／リア 全数）
使用機材・環境
・診断機：日産純正 CONSULT-Ⅲ plus（正規品）
・測定機材：
- 3Dレーザー
- デジタル距離計

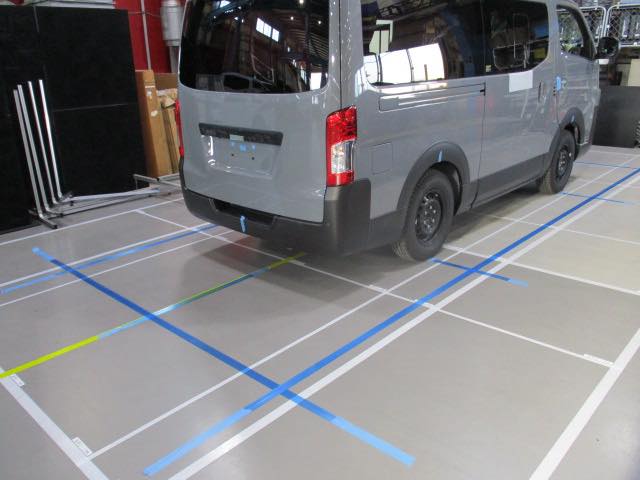

- スズランテープ（基準ライン形成）
・安定化電源：GYS
今回のポイント

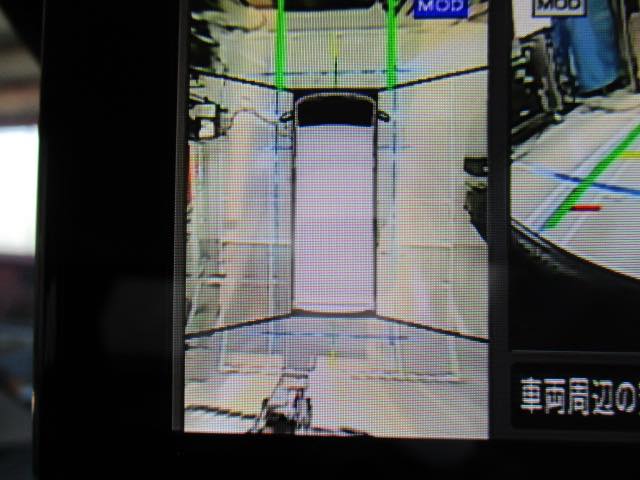

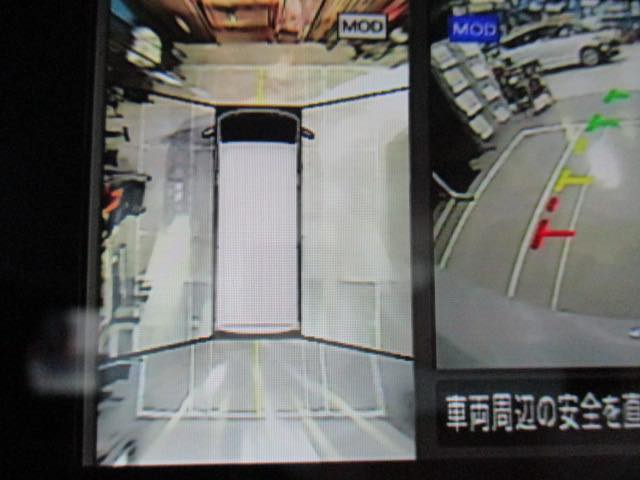

今回の車両は、架装による車高変化が入っており、入庫時点で アラウンドビュー画像に明確なズレ を確認しました。
症状としては
・車高変化
→ リアカメラの角度変化

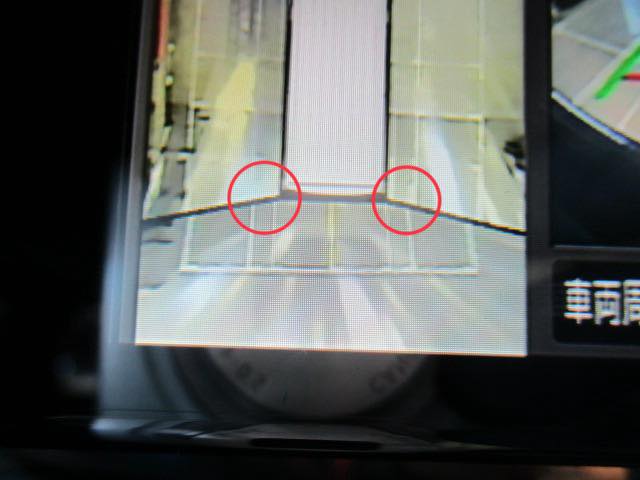

→ 左右カメラとの繋がりが崩れ
→ 画像全体の歪み・ズレが発生
という状態です。
そのため今回は、想定よりも時間を要するキャリブレーション作業となりました。
環境改善の効果も実感

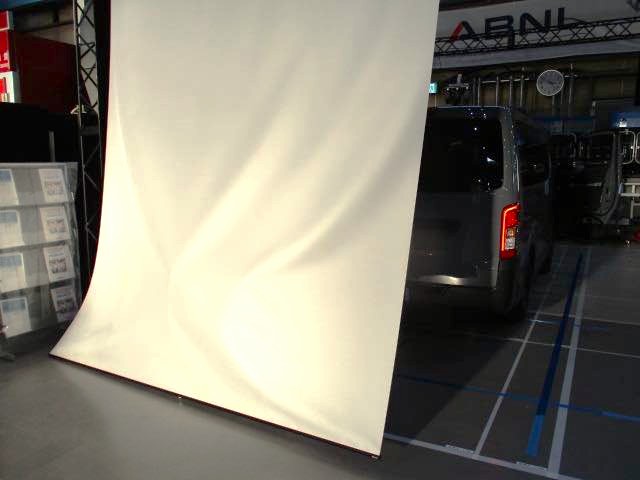

作業中、ちょうど西日が強く差し込む時間帯に入りましたので 遮光スクリーンを使用しました。
・外光の映り込み防止
・白飛び、コントラスト低下の抑制
・全方位カメラの認識安定化
まとめ
全方位系カメラのキャリブレーションは、
・車両状態（車高・架装）
・メーカー仕様差
・作業環境（光・床・基準線）
すべてが結果に直結します。
