トヨタ ハイエース（TRH200・R2年4月登録） のフロントガラス交換後に必要な クルーズコントロール用フロントカメラのエーミング（順次認識） を実施しました。
使用した機材
• 診断機：トヨタ純正 GTS+（正規品）

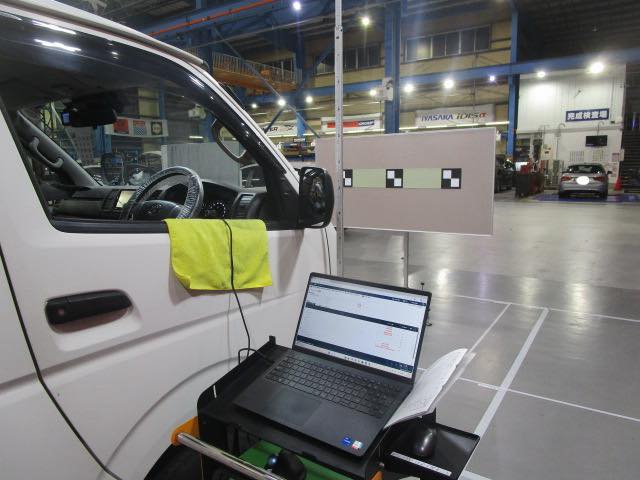

• ターゲット関係：イヤサカ製ターゲットスタンド、SBDオリジナルボード、SBDオリジナル順次認識用カメラターゲット

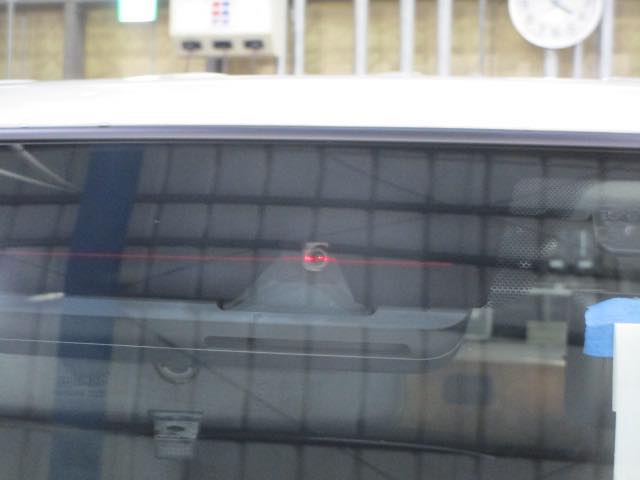

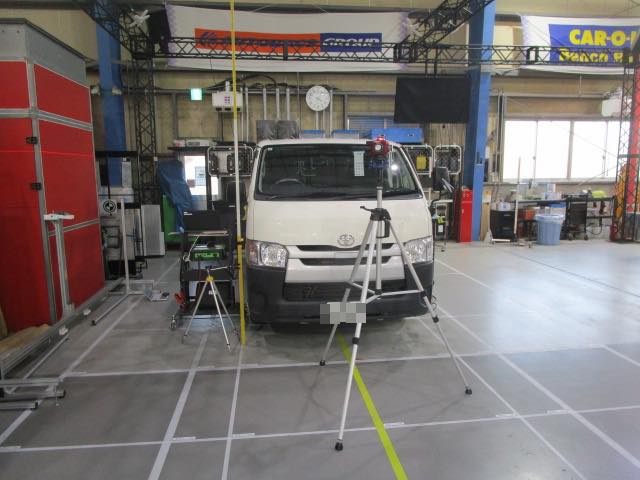

• 測定機材：3Dレーザー
• 安定化電源：GYS
• スタッフ
今日のポイント

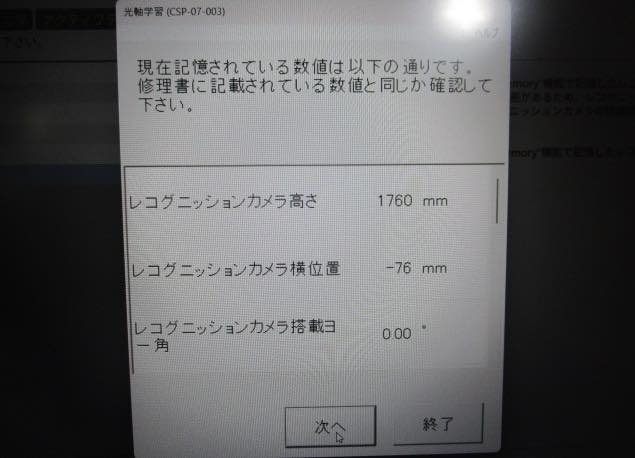

今回の車両に搭載されている フォワードレコグニションカメラ の整備要領書に記載されているカメラレンズ高さは 1,789mm ですが、
実際に計測したところ 1,760mm でした。
さらに、ターゲット設置高さには ±6mm の許容範囲が定められており、範囲外の場合は調整が必要です。
■ なぜ実測が重要なのか？
カメラエーミングは「カメラレンズの位置」と「ターゲットの位置」 の関係を正確に記憶させる作業です。
この精度がズレると、
・自動ブレーキ
・クルーズコントロール
など、運転支援機能の性能に影響が出てしまいます。
そのため当社では、必ず実車のレンズ高さを測定し、診断機に実測値を入力したうえで作業を実施しています。
これにより、個体差のある車両にも正確に対応できます。
エーミングは見えない作業ですが、安全運転には欠かせない超重要工程です。
当社では 整備要領書を遵守しつつ、実測を加えたより精密なエーミング を心がけています。
